dir620c1

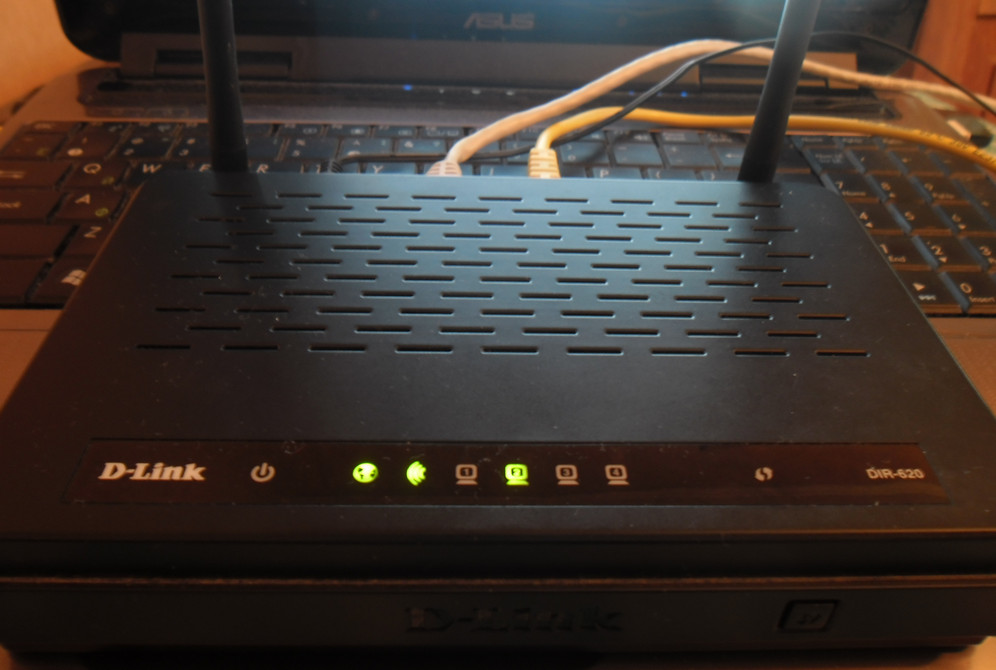

DIR-620 Rev C1 оборудован портом USB, имеет довольно мощный процессор Broadcom BCM5357 rev 2 300Mhz, RAM 32Mb, Flash 8Мб.

Стандартная прошивка не рассматривается, и при первых же тестах роутера ее хочется заменить на что-то более вменяемое и функциональное.

Если вы таже решили поэкспериметировать с вашим роутером - то просто предупреждаю, Вы все делаете на свой страх и риск!

Для тестов подойдет tomato от shibby, из раздела для RT-Nxx.

DIR-620C1 по начинке подобен ASUS RT-N15U. Можно доработать почти любую прошивку от него, если длинковская не устраивает.

Перед установкой желательно сделать дамп всех блоков (ссылка на способ), чтобы в случае возврата на заводскую прошивку не было проблем с МАС-адресами и конфигами.

Прошивка роутера DIR-620RevC1 на TomatoUSB

Текущая, BIG-VPN прошивка помещающаяся на 8мб: tomato-K26USB-1.28.RT-N5x-MIPSR2-130-Big-VPN,  есть на сайте прошивки и поновее, но они большего объема и они просто не зальются.

Tomato Firmware 1.28.0000 MIPSR2-138 K26 USB miniVPN поддерживает к тому же MultiWAN, и если необходимо - можно поставить ее, или обновиться через интерфейс Tomato. В 138 версии довольно много полезных обновлений - ознакомиться с ними можно на сайте Shibby (Changelog).

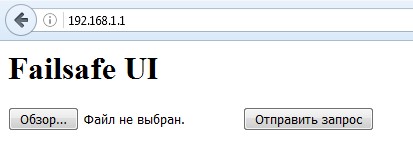

Для тобы прошить роутер в Tomato, со стандартной прошивки - необходмо перевести роутер в аварийный режим.

Для тех кто не знает - надо включить питание роутера с зажатой кнопкой Reset. Примерно через 15 с или больше отпустить и Web интерфейс будет доступен по адресу 192.168.0.1.

Если же на роутере ранее был другой IP, то и аварийный Web интерфейс будет доступен именно по этому адресу. (Например 192.168.1.5)

Так как в этом режиме DHCP на роутере не работает - неплохо бы на компьютере выставить статичные параметры в настройках сетевой карты.

Например IP: 192.168.0.10 Маску сети: 255.255.255.0 Шлюз: 192.168.0.1

failsafe dir620

Сама прошивка занимает не более 5 минут, а вот чтобы настроить роутер, придется потратить уже гораздо больше времени.

Первое с чем придется столкнуться это с неработающими ethernet портами.

Если работаем с ноутбука с Wi-fi -то все прекрасно, если с компьютера - придется позаботиться о наличии Wi-fi модуля.

Веб интерфейс Tomato доступен по адресу 192.168.1.1 admin/admin. Надо зайти на роутер по Wifi (имя сети Tomato24).

В пункте Administration - Configuration надо сделать Restore default configuration - Erase all data in NVRAM memory. Роутер почистит nvram и перезагрузится.

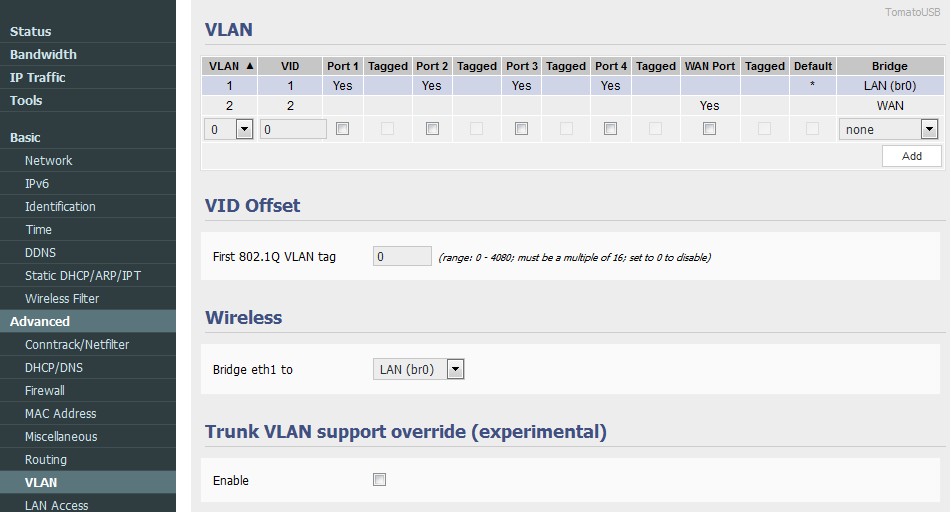

Если порты все равно будут недоступны, надо снова зайти по вайфай и в Advanced - VLAN сделать, как на скрине.

vlan tomatousb

После записи настроек роутер снова должен перезагрузиться, и все LAN~ы будут работать. Теперь можно подключаться к роутеру по обычной витой паре.

В исходниках прошивки есть авто-определение модели роутера, и для DIR-620C1 переменные имеют следующие значения:

boardrev=0x1446
boardflags=0x710
boardtype=0x550
boardnum=0015

Однако в NVRAM роутера DIR-620 C1 переменные имеют следующие значения:

boardrev=0x1202
boardflags=0x710
boardtype=0x053d
boardnum=0629

putty dir620

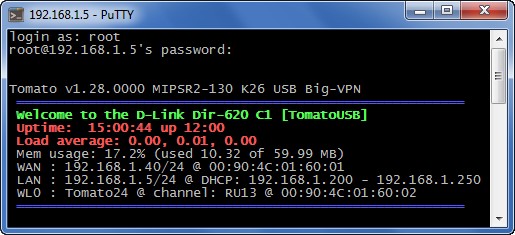

Соответственно, подключившись через telnet/putty, необходимо ввести следующие команды:

nvram set boardrev=0x1446
nvram set boardflags=0x710
nvram set boardtype=0x550
nvram set boardnum=0015
nvram commit
reboot

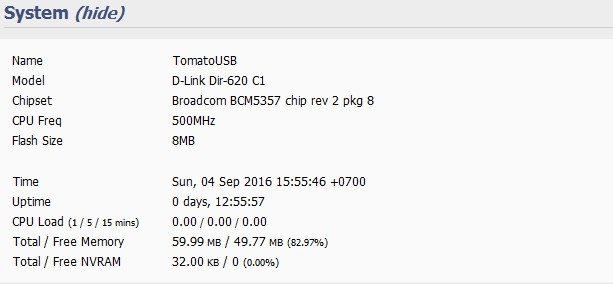

После перезагрузки роутера - прошивка корректно определит, что модель роутера DIR-620C1, заработают LAN порты, появится режим N в Wi-Fi, а также станут доступны настройки Buttons/LED в Administration

system tomatousb dir620

Т.к. dir620 ревизии С1 по начинке равен Asus N15u, то проц начал работать на 500мгц вместо штатных 300мгц. Возможно правильным будет понизить частоту процессора.

Делается это так: в Pytty или Tools → System Commands вводим команду:

nvram set clkfreq=320,160,80
nvram commit
reboot

Так же в Томаto будет другая нумерация портов, например если воткнуть кабель в LAN4 - прошивка показывает, что подключен WAN, не критично конечно, но через консоль можно попытаться вернуть все на свои места.

Теперь можно изучать настройки девайса с Tomato на борту.

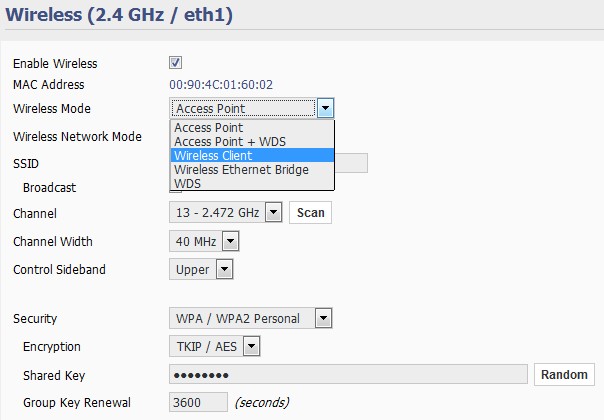

Например Tomato USB позволяет работать роутеру в режиме Wi-fi клиента и в режиме беспроводного моста!

wi-fi client dir620

Можно настроить достаточное количество USB девайсов на работу с роутером (USB модемы, принтеры, флешки и HDD).

Данный роутер планировалось использовать как Wi-fi клиент для приема интернета со смартфона с поддержкой 4G и последуещей раздачей его на смарт-тв Sony и XBox 360. Wi-fi модуль на XBox 360 довольно дорогая штука. А сей девайс, если Б/у - обойдется намного дешевле.

К тому же не придется постоянно переставлять SIM карту из смартфона в USB модем например. Да и оплачивать два тарифа: за смартфон и USB интернет тоже невыгодно.

В следующей статье более подробное описание настройки W-fi клиента.
